簡易ゲート丸型パックゲート
角型3方パックゲート
角型4方パックゲート

横スクロールで閲覧できます

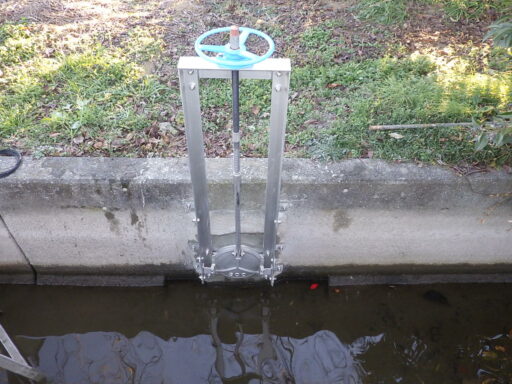

丸型パックゲート

仕様/部位	フレーム	戸当	扉体	スピンドル
PGUC-4	SUS304	SCS13	SCS13	SUS304

※HWL 2m以下

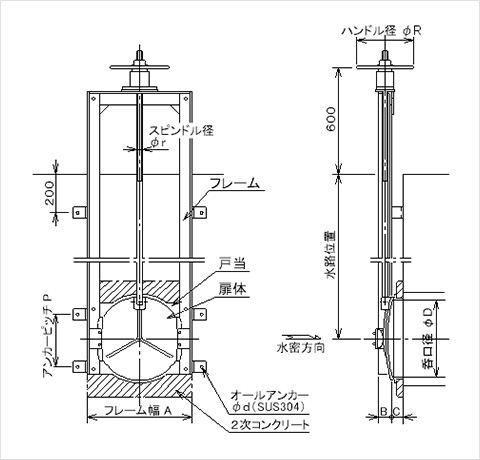

呑口径 ΦD	A	B	C	P	ΦR	Φr	Φd
Φ100	210	50	56	65	300	28	M12
Φ150	260	50	56	115	300	28	M12
Φ200	310	50	61	155	300	28	M12
Φ250	360	50	61	185	300	28	M12
Φ300	435	65	61	200	300	28	M12
Φ350	485	65	61	230	300	28	M12
Φ400	535	65	61	270	300	28	M12
Φ450	585	65	61	300	300	28	M12
Φ500	635	65	61	340	500	32	M16
Φ600	735	65	61	420	500	32	M16
Φ700	835	65	79	490	500	32	M16

※仕様は予告なく変更することがあります

横スクロールで閲覧できます

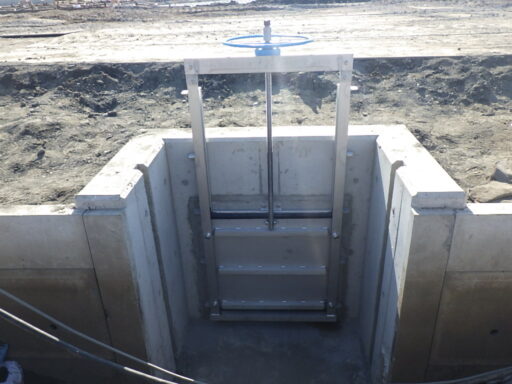

角型3方パックゲート

仕様/部位	戸当	扉体	スピンドル
PGY-3	SUS304	SUS304	SUS304

※HWL 扉体+200ミリ以下

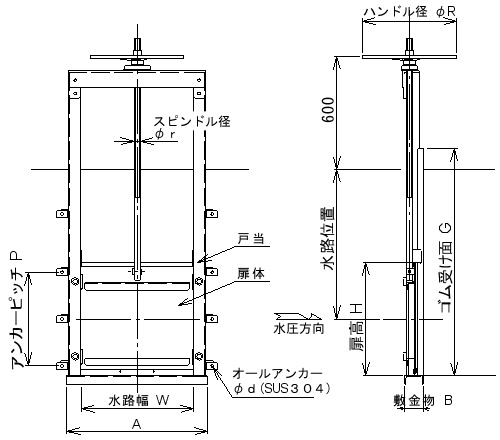

PGY-3 寸法表

呑口径 W×H	A	B	G	P	ΦR	Φr	Φd
300×300	430	80	610	230	300	28	M10
400×400	530	80	810	280	300	28	M10
500×500	630	80	1010	380	300	28	M10
600×600	750	100	1210	2×250	500	32	M12
700×700	850	100	1410	2×300	500	32	M12
800×800	950	100	1610	2×350	500	32	M12
900×900	1050	100	1810	2×410	500	32	M12
1000×1000	1150	100	2010	2×460	500	32	M12

※仕様は予告なく変更することがあります

横スクロールで閲覧できます

角型４方パックゲート

仕様/部位	戸当	扉体	スピンドル
PGY-４	SUS304	SUS304	SUS304

※HWL 3m以下

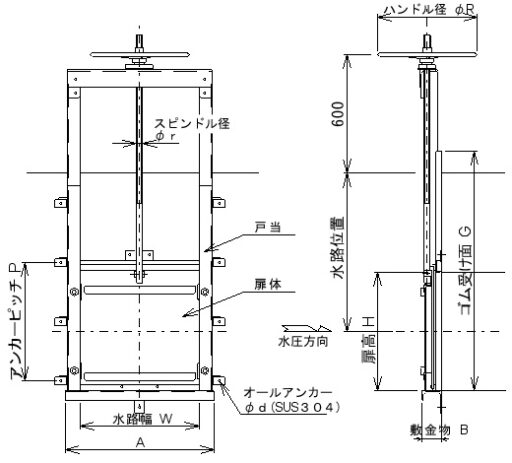

PGY-４寸法表

呑口径 W×H	A	B	G	P	ΦR	Φr	Φd
300 x 300	430	80	670	290	300	28	M10
400 x 400	530	80	870	390	300	28	M10
500 x 500	630	80	1070	490	300	28	M10
600 x 600	750	100	1290	2×300	500	32	M12
700 x 700	850	100	1490	2×350	500	32	M12
800 x 800	950	100	1690	2×400	500	32	M12
900 x 900	1050	100	1890	2×450	500	32	M12
1000 x 1000	1150	100	2090	2×500	500	32	M12

※仕様は予告なく変更することがあります
