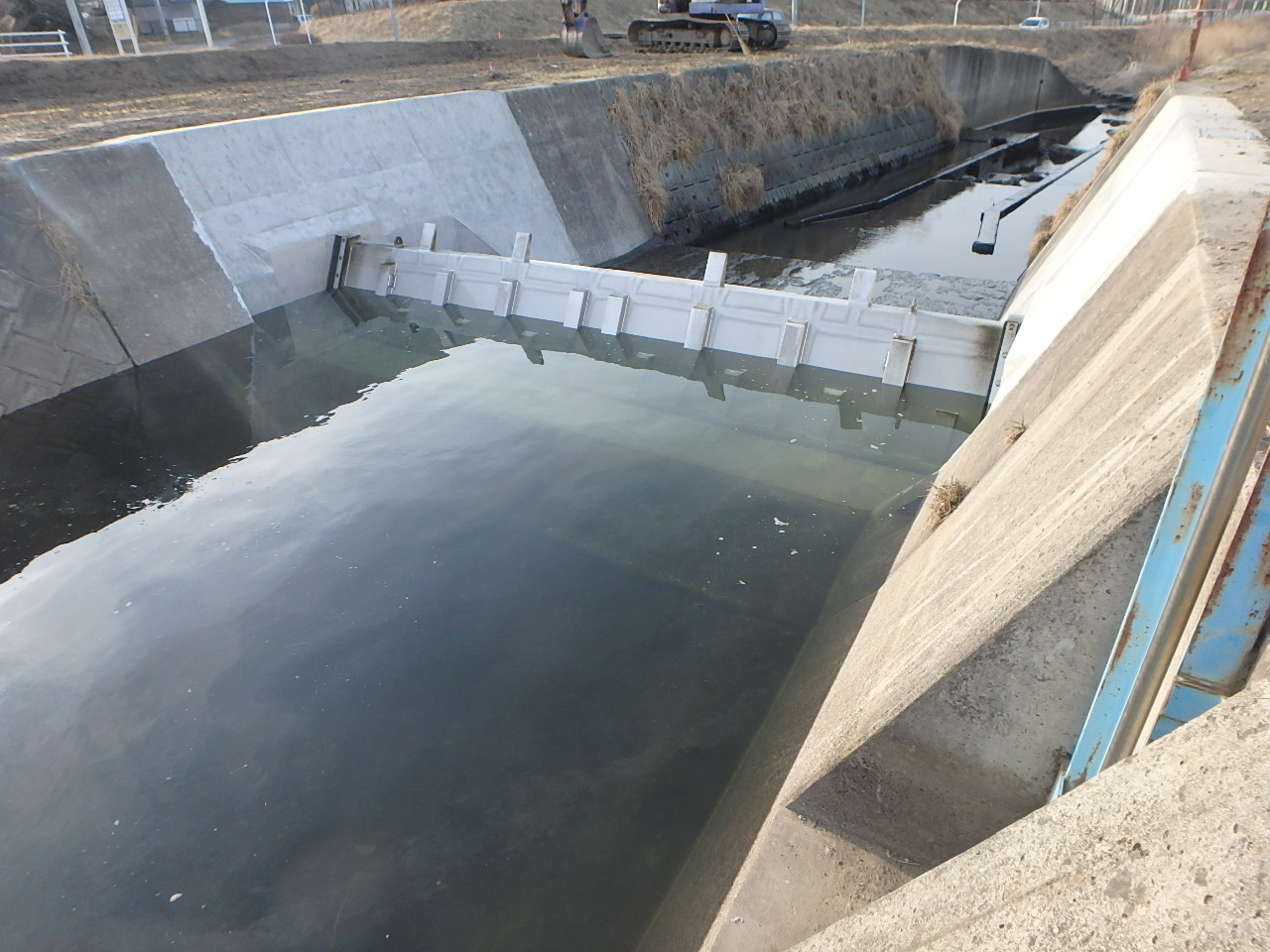

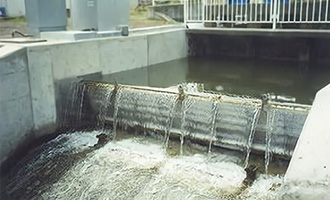

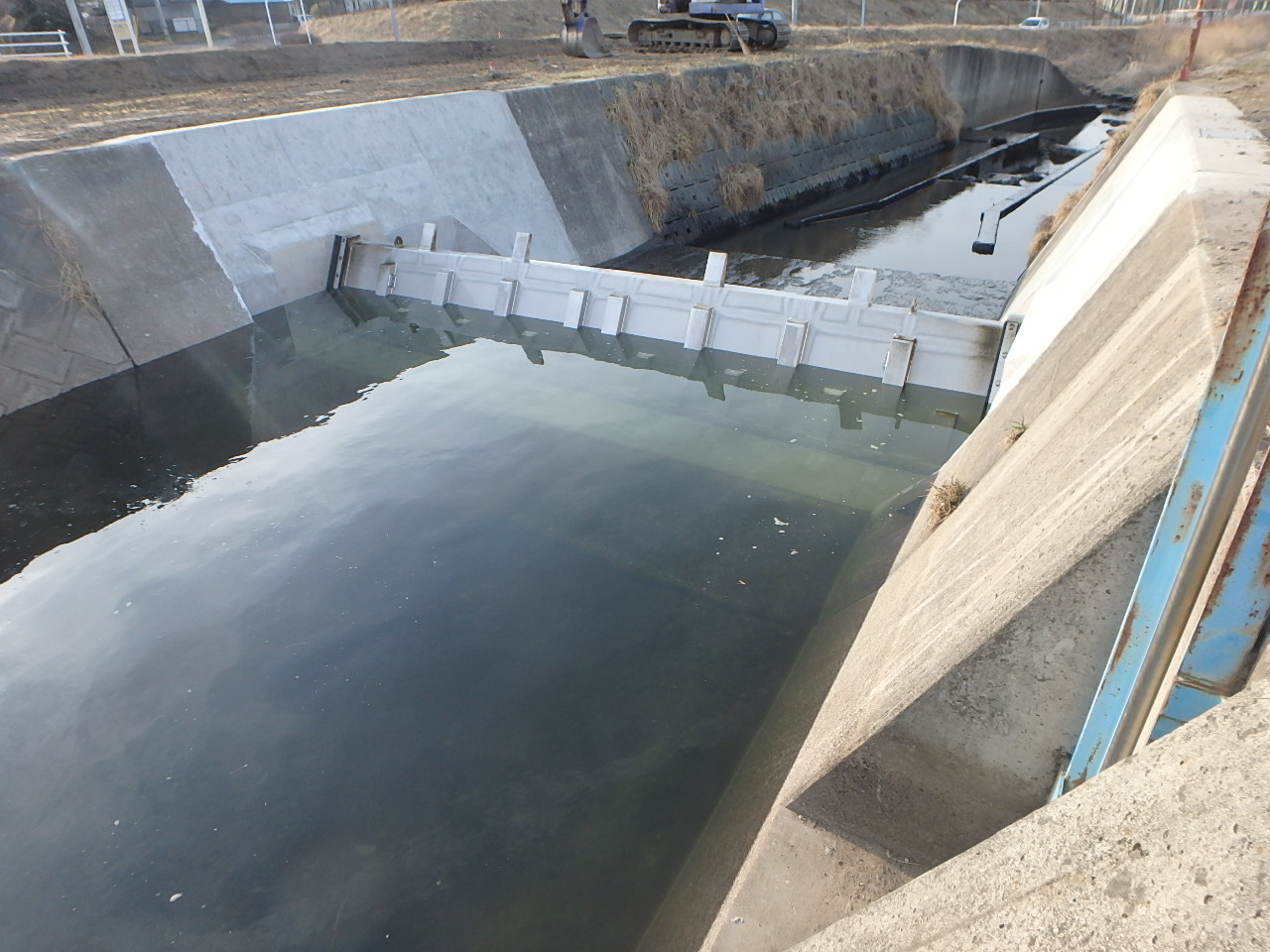

自動転倒ゲート

・扉体下部にヒンジを設けたフラップ式ゲート。フロート装置を設けて自動転倒させる

・開閉装置には大同機工のFY型(ワイヤーロープウインチ式)FO型(ワイヤーロープ油圧式)を用意

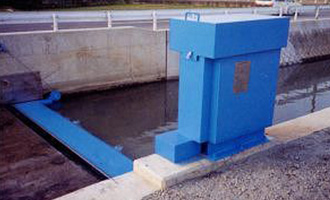

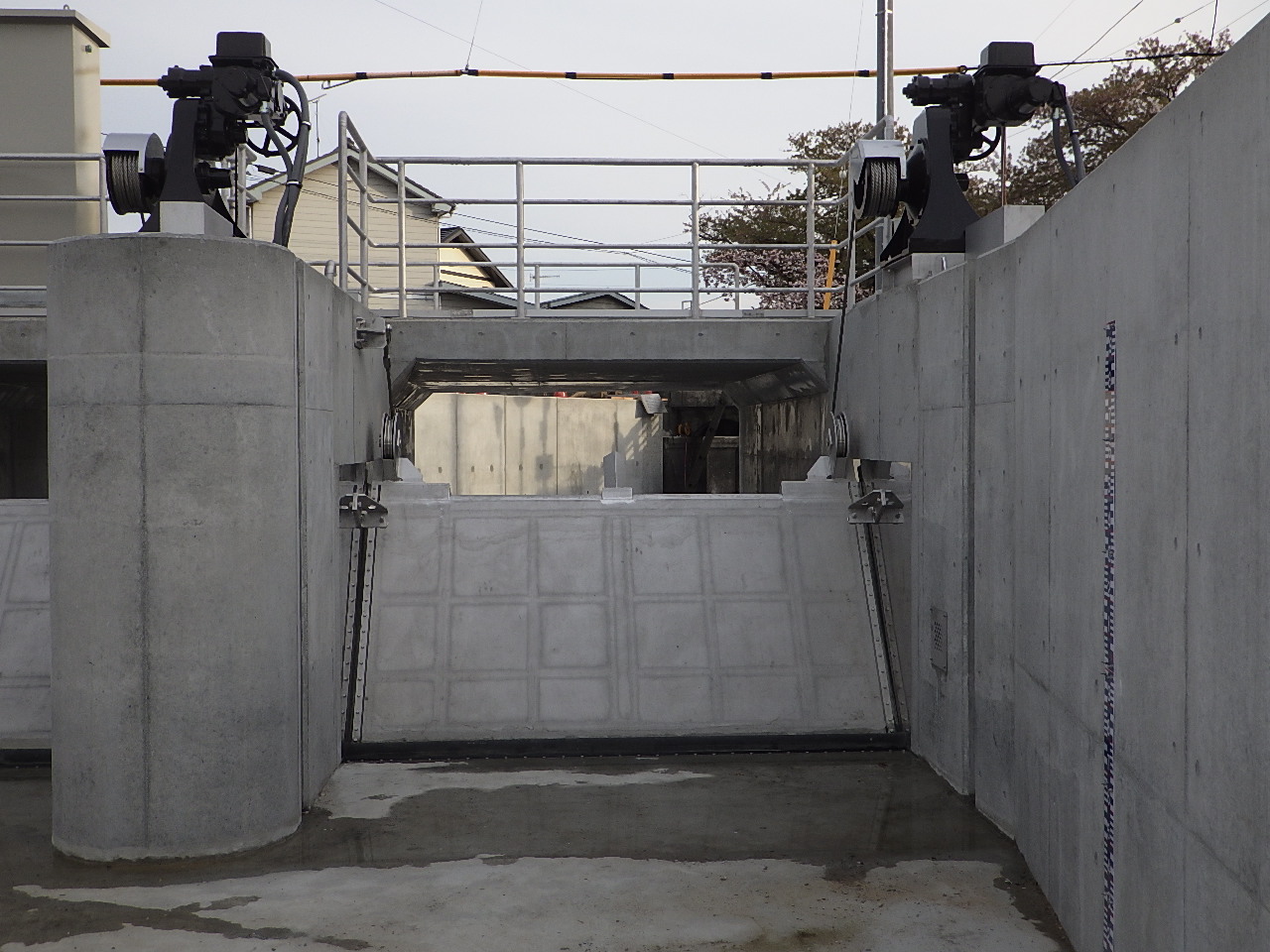

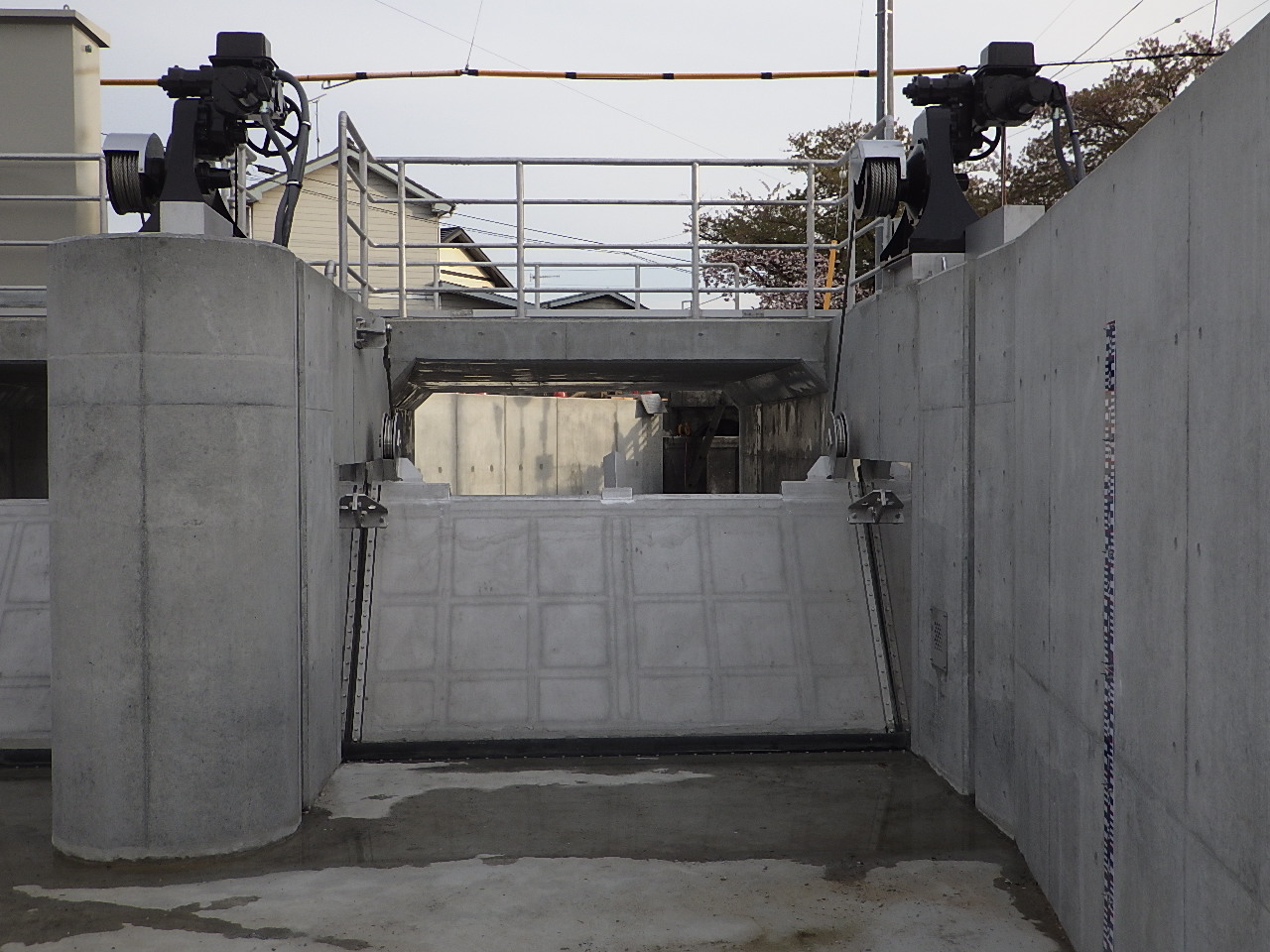

FY型自動転倒ゲートの特徴

・ワイヤーロープウインチ開閉装置
・フロートによる多断転倒方式(一段転倒タイプもあります)
・転倒水位は自在に変更可能
・手動開閉操作はクランクハンドル式
・開閉能力は0.6ton・1.1ton・2.0tonタイプの3種類用意

FY型開閉機標準仕様

項目 / 型式	FY-06型	FY-10型	FY-20型	備考
開閉能力	600kg	1100kg	2000kg
減速比	1/20	1/65.79	1/164.5
効率	0.85	0.8	0.75
ドラム	Φ165m/m	Φ220m/m	Φ292m/m
ワイヤーロープ	SUS304(7 x 19)	SUS304(7 x 19)	SUS304(7 x 19)
操作力	10kg	10kg	10kg
中間停止	○	○	○
多段転倒	○	○	○
一段転倒	○	○	○	オプション

※仕様は予告なく変更することがあります

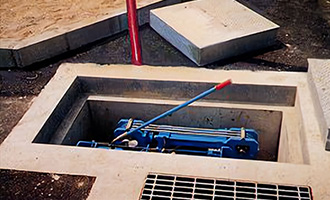

FO型自動転倒ゲートの特徴

・ワイヤーロープ油圧開閉装置
・開閉装置は全て地下収納で地上に機械が出ません。
・フロートによる多断転倒方式です。(一段転倒タイプもあります)
・転倒水位は自在に変更可能です。
・手動開閉操作はレバー式です。
・開閉能力は0.85ton～2.0tonタイプがあります。

FO型開閉機標準仕様

横スクロールで閲覧できます

項目 / 型式	FO-08A型	FO-12A型	FO-20A型	備考
開閉能力	850kg	1200kg	2000kg
効率	0.70	0.70	0.66
油圧シリンダー	Φ 100	Φ125	Φ180
ワイヤーロープ	SUS304(7 x 19)	SUS304(7 x 19)	SUS304(7 x 19)
シープ数	6	6	8
操作力	10kg	10kg	10kg
中間停止	○	○	○
多段転倒	○	○	○
一段転倒	○	○	○	オプション

※仕様は予告なく変更することがあります
